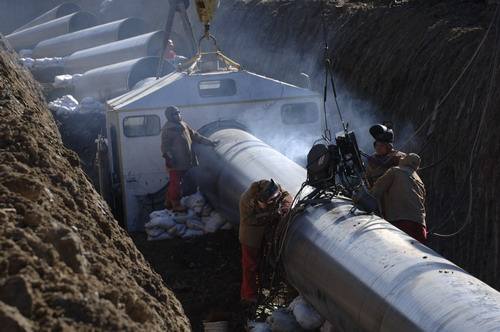

對(duì)于長(zhǎng)距離天然氣管道，使用優(yōu)質(zhì)管道鋼是節(jié)省成本的主要方法。加拿大管道行業(yè)的實(shí)踐證明：與X60相比，X70管道壁厚的采用可減少14％；與X70相比，X80管道壁厚的采用可進(jìn)一步減少12.5％。焊接是鋼管制造和管道建設(shè)中的關(guān)鍵環(huán)節(jié)之一，由于焊接熱循環(huán)不均勻，焊接熱影響區(qū)（HAZ）是管道的薄弱環(huán)節(jié)。冷卻速率是確定熱影響區(qū)組織性能的主要參數(shù)，它與焊接熱輸入，工件厚度和周圍的輻射條件有關(guān)。因此，通過(guò)合理的焊接工藝，控制焊接的冷卻速度，可以獲得熱影響區(qū)的優(yōu)良組織性能，避免了熱影響區(qū)的開(kāi)裂。

隨著冷卻速度的提高，X80管線鋼熱影響區(qū)的組織優(yōu)先以多邊形鐵素體為主，以B或板條馬氏體晶粒為主，硬度將增加。當(dāng)焊接熱輸入太大或預(yù)熱溫度太高且冷卻速度低于2?℃?/ s時(shí)，X80管線鋼的熱影響區(qū)組織以B或B多邊形鐵素體晶粒為主，但由于存在珠光體和MA島群的塊狀分布，導(dǎo)致粗晶沖擊性能較差。當(dāng)焊接熱量輸入太小或預(yù)熱溫度太低且冷卻速度大于30?℃時(shí)/ s，X80管線鋼的熱影響區(qū)組織以高爐或?qū)訝铖R氏體為優(yōu)先，從而導(dǎo)致粗晶沖擊性能的降低。進(jìn)行合理的焊接工藝，將冷卻速度控制在2?30?℃?/ s?的范圍內(nèi)，X80管線鋼的熱影響區(qū)組織以B為主，MA島群分散，粗晶粒區(qū)具有適當(dāng)?shù)挠捕群蛢?yōu)良的沖擊性能。
